2005 국내 최초
자가발전式 자동수전

세면기 자동수전에 소형수력발전기를 내장하여 물이 흐를 때 생성되는 전기를 활용함으로서 전기공사나 건전지 교환이 필요 없는 친환경적인 첨단제품입니다. 2005년 로얄&컴퍼니가 국내최초로 개발하였습니다.

기술자료

전자 접목 수전 및
수세밸브 제품종류
전자접목
수전		 세면기
자동수전		 세면기 토수구에 손을 가까이 대면 센서가 감지하여
자동으로 물이 나오고 손을 빼면 자동으로 지수 되는
수전으로서 사용할 때만 물이 나오므로 절수효과가
크고 위생적인 제품으로서 1885년 국내최초로 개발
전자개폐
자동온도조절식
샤워		 버튼SW로 물을 개폐하거나 토수시간 조절에 따라
자동으로 지수되므로 사용이 편리하고절수효과가
높은 제품으로서 2008년 국내최초로 개발
LED 세면기 수전 토수 온도에 따라 불빛이 변하는 LED무드조명
기능을 추가한 세면기 수전을 2009년도에 개발
전자접목
수세밸브		 센서 감지식
소변기 수세밸브		 센서가 사용자를 감지하여 자동으로 소변기를
최적의 유량으로 세척하는 수세밸브로서 절수효과가
크고 위생적이며 쾌적한 화장실이
되도록 하는 제품로서 1984년 국내최초로 개발
센서 감지식
대변기 수세밸브		 센서가 사용자를 감지하여 자동으로 변기를 최적의
유량으로 세척하는 수세밸브로서 절수효과가 크고
위생적이며 쾌적한 화장실이 되도록 하는
제품로서 2001년도에 개발
신개념 욕실 스마트시스템 제품인
로얄컴바스		 욕실제품에 있어 단품 위주, 다양한 품종, 다양한
디자인, 보편화된 디자인의 제품 및 보편화된
인테리어, 보편화된 시공방법을 통합하여 모듈화
(디자인 차별화), 매립화 (시공 차별화), 전자(Digital)화
(기술 차별화)한 신개념 욕실 스마트시스템 제품인
로얄컴바스를 2011년 국내최초, 세계최초 개발
작동원리
및 작동기능
세면기 자동수전
세면기 토수구에 손을 가까이하면 감지센서가
손을 감지하여컨트롤러에 감지신호를 전달
컨트롤러가 감지센서의 감지신호를 전달받아
개폐밸브(솔레노이드밸브)를 열어서 물이
나오게 됨
사용이 끝나고 토수구에서 손을 빼면(감지영역
에서 벗어나면) 컨트롤러가 개폐밸브(솔레노이
드밸브)를 닫아서 물이 멈추게 됨. 또한 오감지로
인해 계속하여 토수될 경우에는 특정시간 후
자동으로 지수됨
전자개폐 자동온도조절식 샤워
ON/OFF조작버튼을 누르면 컨트롤러가 솔레노
이드밸브를 열어서 물이 나오게 됨
조절부를 통해 조절해 놓은 토수시간동안 물이
나오고 나면 컨트롤러가 솔레노이드 밸브를 닫아
자동으로 지수됨

물이 나오고 있는 중에 물을 멈추고자 할 때에는
ON/OFF조작버튼을 누르면 즉시 물이 지수됨
LED 세면기 수전
싱글레버식수전 사용방법과 같이 레버핸들을
위로 올리면 물이 나오고 이때 유체감지센서가
나오는 물을 감지하여 컨트롤러에 신호를 보내
LED조명이 점등되도록 함
싱글레버식수전 사용방법과 같이 레버핸들을
좌/우로 움직이면 온도가 조절되고 이때 온도
감지센서가 나오는 물의 온도를 감지하여 컨트
롤러에 신호를 보내 토수온도에 따라 특정색상의
LED조명이 점등되도록 함
싱글레버식수전 사용방법과 같이 레버핸들을
아래로 내리면 물이 멈추고 이때 유체감지센서가
지수되었음을 감지하여 컨트롤러에 신호를 보내
LED조명이 꺼지도록 함
센서 감지식 소변기 수세밸브
사용자가 소변기 감지센서 감지영역에 접근하면
약 3초 후 소변기를 예비세척하여 변기표면에
수막을 형성시킴
※3초이하 감지 시 작동하지 않음
사용자가 용변 후 감지센서 감지영역에서 벗어
나면 소변기를 세척함 (퍼지제어시스템으로
세척. 세부내용은 하기 "로얄제품 차별화 포인트"
참조)
소변기를 장기간 사용하지 않을경우 24시간
주기로 자동으로 물을 흘려 소변기 배수구 등이
건조되지 않도록 함
센서 감지식 대변기 수세밸브
사용자가 대변기 감지센서 감지영역에 접근하면
컨트롤러가 감지시간을 카운트 개시
사용자가 용변 후 6~120초 후 감지센서 감지영역
에서 벗어나면 소변유량으로 대변기를 세척하고
약 120초 후 벗어나면 대변유량으로 세척
※6초이전에 벗어나면 세척하지 않음
대변기를 장기간 사용하지 않을경우 24시간
주기로 자동으로 물을 흘려 설비를 보호 함
건전지 방전 또는 고장 시 수동조작으로 세척
가능
로얄제품 차별화
포인트
퍼지세정 방식적용 (센서내장형 소변기 포함 센서 감지식 소변기 수세밸브)
퍼지세정 시스템은 소변기 사용
조건에 따라 세척유량을
최적의 유량으로 자동조절하여
세척하므로 절수효과 높은
세척방식임		 <소변기 사용빈도에 따라 세척유량을 자동조절>
소변기의 사용간격을 소변기의 사용빈도로 판단하여
사용간격이 짧을때에는 사용빈도가 많다고 판단하고
약간 적은유량으로 세척하고, 사용간격이 길 때에는
많이 사용하지 않는 것으로 판단하여 세척하기 적당한
일반유량으로 세척
컨트롤러가 감지센서의 감지신호를 전달받아
개폐밸브(솔레노이드밸브)를 열어서 물이
나오게 됨
차별화된 감지센서 기술(세면기 자동수전의 경우)
학습방식에 의한 감지거리 자동설정
※적외선 감지방식 모델
(RLE900시리즈를 제외한
세면기 자동수전 전모델)		 일반적인 제품은 감지거리 조절볼륨이 있어 설치한 시공조건에 맞게 적당한 감지거리가 되도록 조절하도록 되어 있으나
적당한 감지거리로 조절해도 적외선 감지방식 특성상 주위환경(조도 등)이 변하면 감지거리가 짧아지거나 길어지는
경우가 있어 사용이 불편할 경우가 있거나 오동작이 발생되는 경우가 있으나, 로얄제품의 경우 학습방식에 의한 감지거리
자동설정으로 감지거리 조절이 필요없이 처음 제품을 설치하면 세면기와의 거리를 자동으로 감지하여 오동작이 발생하지
않은 범위에서 가장 적합한 감지거리로 자동으로 설정되고 사용 중에 주위환경이 변하면 변한 환경조건에 맞추어 최적의
감지거리로 자동조절 되므로 사용이 편리함
정전 용량형 센서방식 적용
※RLE900시리즈의 경우		 물체내의 전하의 이동, 분리에 따른 정전용량 변화를 검출하여 물체를 인식하는
정전 용량형 센서방식을 적용하여 별도의 센서 창이 없이 스파우트 몸통을 센서로
활용하는 방식으로 기존의 적외선 감지방식의 문제점인 설치환경(설치도기)이나
주위환경(조도 등)에 영향이 적고 넓은 영역의 인체감지로 감지 신뢰성이 높아
사용이 편리함
세면기용 자동수전
이란?

세면기 자동수전이란 세면기 토수구에 손을 가까이 대면 센서가 감지하여 자동으로 물이 나오고 손을 빼면 자동으로 지수 되는 수전
으로서 사용할 때만 물이 나오므로 절수효과가 크고 위생적인 제품임 (1885년 국내최초로 개발)

자가발전식 자동수전
이란?

세면기 자동수전에 소형수력발전기를 내장하여 물이 흐를 때 생성되는 전기를 컨트롤러에
충전시켜 사용하는 방식으로 전기공사나 건전지 교환이 필요 없는
친환경적인 첨단제품으로서 2005년 국내최초로 개발

세면기 자동수전의
작동원리

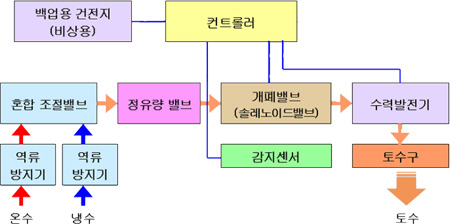

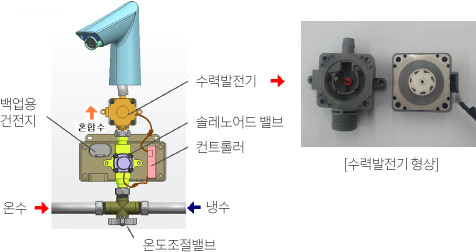

기능계통도 개략구조도
감지 세면기 토수구에 손을 가까이 하면 감지센서가 손을 감지하여 컨트롤러에
감지신호를 전달
(최초 또는 장기간 사용하지 않아 컨트롤러에 저장된 전기가 없을경우 백업
용 건전지(비상용)의 전원을 사용)
토수 컨트롤러가 감지센서의 감지신호를 전달받아 개폐밸브(솔레노이드밸브)를
열어서 물이 나오게 됨. 이때 나오는 물에 의해 수력발전기 내부의 임펠라가
회전하면서 전기에너지를 발생시키고 발전된 전기는 컨트롤러의 슈퍼콘덴
서에 저장되어 감지센서 및 솔레노이드밸브 작동 에너지로 사용됨.
지수 사용이 끝나고 토수구에서 손을 빼면(감지영역에서 벗어나면) 컨트롤러가
개폐밸브(솔레노이드밸브)를 닫아서 물이 멈추게 됨

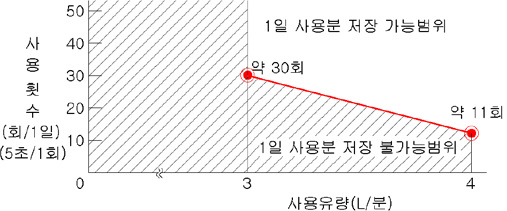

자가발전용량

발전용량은 수력발전기가 물을 사용하는 시간 동안에만 전기에너지를 발전
시키므로 사용하는 시간과 사용유량, 사용횟수와 연관이 많음.
도표와 같이 순간유량 4L/분 유량으로 1일 11회(1회당 5초간 사용기준)
이상을 사용한다면 1일 사용분의 전기가 컨트롤러에 충전되어 백업용
건전지의 에너지를 소비하지 않고 영구적으로 사용할 수 있음.

자가발전 적용제품
확대방향

로얄은 세면기 자동수전 뿐만 아니라 센서 감지식 소변기 수세밸브, 센서 감지식 대변기 수세밸브,
전자개폐 자동온도조절식 샤워 제품 등에 자가발전기능이 적용 가능하도록 기술확보가 완료되어 있음

자가발전 적용 기술확보 제품
센서감지식 소변기 수세밸브 센서감지식 대변기 수세밸브 전자개폐식 샤워
절수관련 기술 및
적용제품
기술종류 적용내용 적용제품
포말토수구(Aerator)
에 의한 절수		 포말토수구(Aerator)는 유로를 단속시켜 토수되는
유량을 감소시킴과 아울러 공기를 흡입시켜 공기와
물이 혼합된 물을 토수시키므로 나오는 물의 촉감이
부드럽고 튀지않은 효과가 있음

S/L식 제품에 있어서 포말토수구(Aerator) 적용에
따른 절수효과
S/L식 제품을 급수압력 0.098MPa에서 토수량 측정
시 토수량 비교 (제품종류별 차이가 있을 수 있음)
- 포말토수구가 없을 경우 : 약 10L/분 토수
- 포말토수구 적용의 없을 경우 : Aerator 종류에 따
  라 약 4, 5, 6L/분 토수 		일반적인 S/L식 수전류
및 기타 수전 토수구에
적용
유량 조절기
(Flow Regulator)에
의한 절수		 일반적인 토수구 및 포말토수구 등은 급수압력이
높으면 높을수록 많은 물이 토수됨

유량 조절기(Flow Regulator)는 급수압력이 높으
면 높을수록 그림과 같이 O링이 변형되어 물이 나
오는 유로를 막아급수압력에 관계없이 토수량을
일정하게 유지시킴
 - RLSG10 등 S/L식 수전
  일부모델
- 세면기 자동수전 전
  모델
- 센서내장형 소변기 전
  모델
S/L식 수전 레버핸들
다단계 개폐에 의한
절수유도		 S/L식 수전의 레버핸들을 위/아래로 움직여 토수/
지수 및 유량을 조절할 때 다단계로 작동되도록 하
여 쉽게 유량을 조절할 수 있도록 하므로서 절수를
유도 		S/L식 수전류 옵션 제품
절수 샤워헤드 적용에
따른 절수		 핸드샤워헤드의 개폐버튼을 누르고 있어야 토수되
고 사용하지 않을 경우(손을 놓으면) 즉시 지수되는
핸드샤워헤드		 S/L식 수전류 옵션 제품
자폐식 자동온도조절식
샤워 사용에 의한 절수		 자동온도조절(T/S)식 이므로 빠른시간 내에 사용하
기에 적합한 온도로 조절할 수 있어 물의 낭비를 줄
일 수 있음

PUSH핸들을 누르면 물이 나오다가 일정시간(약 20
초. 시간조절가능) 후 자동으로 물이 멈추므로 물의
낭비를 줄일 수 있음		 RBT201/710/711/920
940 등
전자
접목		 전자개폐
자동온도
조절식
샤워 사용에
의한 절수		 자동온도조절(T/S)식 이므로 빠른시간 내에 사용하
기에 적합한 온도로 조절할 수 있어 물의 낭비를 줄
일 수 있음

버튼을 누르면 조절부를 통해 조절해 놓은 토수시간
후 자동으로 지수되거나, 물이 나오고 있는 중에 버
튼을 누르면 즉시 지수되므로 물의 낭비를 줄일 수
있음

욕조용의 경우 욕조에 물을 받을 때 조절부를 통해
조절해 놓은 량이 욕조에 채워지면 자동으로 지수
되므로 부주의해서 물을 낭비하는 것을 방지		 RBE300, 310, 311
세면기
자동수전
사용에 의한
절수		 세면기 토수구에 손을 가까이 대면 센서가 감지하
여 자동으로 물이 나오고 손을 빼면 자동으로 지수
되므로 절수효과가 높음

유량 조절기(Flow Regulator)적용으로 급수압력
이 높아도 일정한 량이 토수되어 물의 낭비를 줄임		 RLE600, 700, 800,
900시리즈
대소구분형
대변기 수세밸브		 일반적인 대변기 수세밸브는 PUSH핸들 한 개로
항상 대변세척유량(약 6L)이 토수되어 대변기를
세척하나, 대소구분형 대변기 수세밸브는 대변 후
에 대변PUSH핸들을 누르면 대변세척유량(약 6L)
이 토수되고, 소변 후에 소변PUSH핸들을 누르면
소변세척유량(약 4L)이 토수되므로 절수효과가
높음		 RCF400, 401
또한 일반적인 대변기 수세밸브는 PUSH핸들을
누르고 있으면 누르고 있는 동안 계속하여 물이
나오지만 논 홀딩방식 적용 타입은 핸들을 계속
누르고 있어도 정해진 1회 세척유량이 토수된 후
자동으로 정지되므로 물의 낭비를 줄일 수 있음		 RCF400B, 401B
전자접목 대변기
수세밸브
(센서 감지식 대변기
수세밸브)		 센서가 사용자를 감지하여 자동으로 소변세척유량
또는 대변세척유량으로 변기를 세척하므로 절수효
과가 높음		 RCE100, 200
음향장치
(변기에 흐르는 물소리)
에(에티켓 벨)의한
절수		 대부분 여성들은 화장실을 사용할 때 용변 소리를 감
추기 위해 평균 2회 정도 변기의 물을 흘린다고 함
에티켓 벨은 버튼을 누르면 변기를 세척하는 물소리
가 나면서 약 25초 후에 자동으로 정지되는 음향장치
로서 여성의 프라이버시를 지켜 주면서 물의 낭비를
막아주어 절수효과가 높음		 RA130, 131
전자접목 소변기
수세밸브
(센서 감지식 소변기
수세밸브)
(센서 내장형 소변기)		 사용자가 소변기 감지센서 감지영역에 접근하면 약
3초 후 소변기를 예비세척(3초이하 시 작동하지 않
음)하고, 소변 후 감지센서 감지영역에서 벗어나면
소변기를 퍼지세정 시스템으로 세척하는 수세밸브
로서 절수효과가 높음
※절수효과를 높이기 위하여 예비세척기능을 간단
    한 조절을 통해 삭제하여 사용가능		 센서 감지식
소변기 수세밸브
RUE322/323/400
411/423/433

센서 내장형 소변기
RWU100 외 전 모델
퍼지세정 시스템

<소변기 사용빈도에 따라 세척유량을 자동조절>
소변기의 사용간격을 소변기의 사용빈도로 판단하
여 사용간격이 짧을 때에는 사용빈도가 많다고 판단
하고 약간 적은유량으로 세척하고, 사용간격이 길
때에는 많이 사용하지 않는 것으로 판단하여 세척하
기 적당한 일반유량으로 세척

<소변량에 따라 세척유량을 자동조절>
소변기의 사용시간을 소변량으로 추정하여 소변기
사용시간이 짧을 경우 소변량이 적다고 판단하여 약
간 적은유량으로 세척하고, 사용시간이 길 때에는 소
변량이 많다고 판단하여 세척하기 적당한 일반유량
으로 세척, 연속 5회 이상 적은유량으로 세척했을 경
우 6번째에는 세척하기 적당한 일반유량으로 세척
에너지&자원 절약
관련제품
ECO형(에너지 절약형) 싱글레버식 수전
불필요한 온수사용을
억제시킴으로서 에너지를 절약
(RLSJ12, G12. 외 옵션
제품으로 생산)		 싱글레버식 수전 사용에 있어 대부분 핸들레버가
정면을 향하도록 하여 사용하고 있으나 이때, 일반
적인 싱글레버식 수전은 우측그림과 같이 핸들레
버가 정면을 향해 있을 경우 온수와 냉수가 50:50
비율로 혼합되어 토수되는 위치임에 따라 온수를
사용하지 않아도 되는 환경임에도 불구하고 온수를
사용함에 따라 온수가 낭비됨
자가발전형 세면기 자동수전
자가발전형 제품으로 전기공급
및 건전지 교환이 불필요한
친환경적인 제품
(RLE700시리즈 자동수전)		 일반적인 세면기 자동수전은 전기식 또는 건전지식
으로서 전기를 공급해야 하거나 주기적으로 건전지
를 교환해야 하지만 자가발전형 제품은 소형수력발
전기를 내장하여 물이 흐를 때 생성되는 전기를 컨트
롤러에 충전시켜 사용하는 방식으로 전기공사나 건
전지 교환이 필요 없어 친환경적임
에어타올
수건 또는 1회용 종이타올이
불필요한
친환경적인 에어 타올		 에어 타올은 젖은 손을 따뜻한 바람으로 말리는 제품
으로서 사용이 편리하고 위생적이며 친환경적임

친환경
1회용 종이 타올과 달리 불필요한 자원낭비가 없고
쓰레기를 발생시키지 않음
사용이 편리
손을 가까이 하면 자동으로 작동됨
계절에 따라서 온풍과 냉풍을 선택 할 수 있음
사용이 편리
씻은 손을 그대로 말리므로 세균감염이 없음
여럿이 수건을 함께 사용하는 비위생적 불결함 해소
